Calderas murales se dividen en eficiencia estándar y calderas murales de condensación con respecto a la eficiencia térmica.

Caldera de eficiencia estándar

La clasificación de las calderas murales de eficiencia estándar también es muy diversa. Si no hay ventilador, se denomina caldera mural atmosférica de escape natural. Este tipo de caldera mural no tiene extracción forzada ni entrada de aire por el ventilador, y se basa en la circulación de convección natural de la chimenea, que no se permite utilizar en China por ley ya que se consideran inseguros bajo alguna circunstancia. De hecho, es un problema de seguridad causado por una instalación incorrecta. Si se instala correctamente, sigue siendo muy seguro. La característica más importante de este tipo de combi es que es barato y no está mal en eficiencia.

Si está equipada con un ventilador para extracción forzada, se denomina caldera mural de extracción forzada atmosférica. Este tipo de caldera mural se divide en modelos europeos y modelos japoneses/coreanos. El representante son las calderas murales de eficiencia estándar europea. El ventilador se encuentra en la parte superior de la caldera. Es un motor de polos sombreados de CA. En los modelos japoneses/coreanos, el ventilador se encuentra en la parte inferior izquierda de la unidad y, por lo general, es un ventilador inversor de CC. Este tipo de modelos están representados por empresas coreanas como las calderas murales Kyungdong, Gidulami, Dacheng y Rinnai en Japón. Si los componentes de este tipo de calderas combinadas son confiables, objetivamente hablando, los estilos japonés/coreano tienen una mayor eficiencia de combustión. ¿Por qué? Porque con ventiladores abajo, aire y gas son premixed hasta cierto punto antes de entregar para quemar. Los fanáticos en Japonés/ Los modelos coreanos suelen ser ventiladores de conversión de frecuencia de CC que tienen un ajuste de volumen de aire más delicado, haciendo eficienciaat cargas pequeñas es superior a los modelos europeos. En la actualidad, este método de combustión se aplica comúnmente en calentadores de agua a gas de gran capacidad.

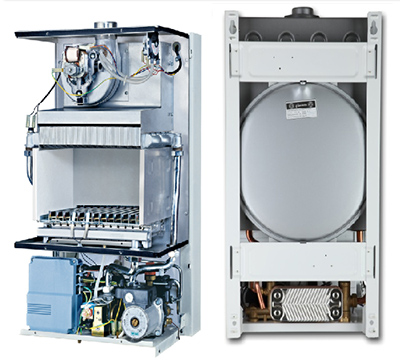

As shown in figure below , the soplador está en la parte inferior en lugar de en la parte superior, y el ACS de este tipo de caldera se produce a través de placa intercambiador de calor.

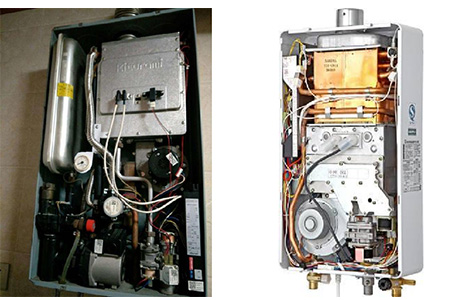

El boiler en la imagen de arriba muestrac claramente que el ventilador es en el fondo , and Japanese/ coreano caldera s tienen esta estructura.

European models have also changed their fans to speed-regulating fans in recent years, but because el uso del ventilador motores de polos sombreados, el rango de ajuste no es grande. Es solo un simple ajuste paso a paso, y no se puede ajustar velocidades infinitamente variables como las japonesas y coreanas. unidads.

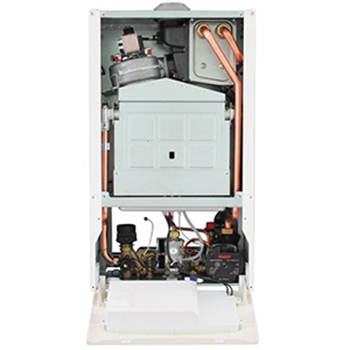

La siguiente figura es una estructura típica de un estilo europeo combinación

Las ventajas de eficiencia estándar Las calderas murales son de estructura simple, tecnología de combustión relativamente simple, alta madurez tecnológica. Estilo europeo calderas mixtas se dividen en plato calorex cambiador type and bithermal heat exchanger type con respecto al método para calentar ACS.The primer tipo uses a plate heat exchanger to heat the ACS , mientras que la segundo tipo permite el ACS tubo que se va a revestir en el intercambiador de calor de calefacción, y calienta el ACS en el tubo interior calentando el agua en el tubo exterior.

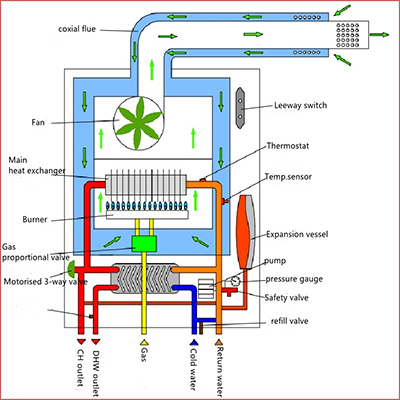

Su diagrama de estructura es el siguiente:

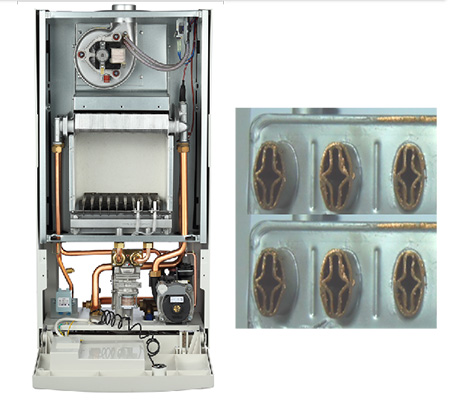

La imagen de abajo es una combi con intercambiador de calor bitérmico.

La diferencia entre los dos es que el ACS método de calentamiento es diferente. combinadas con plato calor ex cambiador tener un plato intercambiador de calor y un motorized válvula de tres vías. La estructura del circuito de agua también es un poco más complicada, pero el calderas bitérmicas tipo intercambiador de calor do not have these parts.

Comparación de combinación de dos tipos

En calderas con intercambiadores de calor bitérmicos, durante temporada de calefacción cuando recién sale el agua caliente, hará mucho calor, porque ACS se ha calentado a una temperatura alta durante la calefacción de invierno . Esta resultados in insufficient bathing comfort. While en calderas con intercambiador de calor de placas agua de baño precalentada, sin ACS precalentado, agua caliente para ducha sentida con más comodidades.

En areas agua con alto contenido de calcio, combi con intercambiador de calor bitérmico es más probable que se bloquee por la incrustación debido al calentamiento a alta temperatura a largo plazo, mientras que Las unidades con intercambiadores de calor de placas son es menos probable que se incruste porque la temperatura del agua del baño no es demasiado alta.

Debido a la adición de placa tipo ex cambiador y motorizado válvula de tres vías, su costo son más alto. Por lo tanto, muchos caldera combinada de bajo costoon chino mercado son con intercambiador de calor bitérmico . En la actualidad, los principales fabricantes europeos tienen básicamente dejó de fabricar combi con intercambiador de calor bitérmico. Algunas empresas italianas y una empresa alemana siguen produciendo ellos para la competencia de bajo precio en el mercado chino. Muchos domésticos c fabricante además fabricar calderas con intercambiadores de calor bitérmicos para algunos proyectos de presupuesto limitado. Los combis con intercambiadores de calor dobles se venden principalmente en el mercado minorista en orden to provide users with a good bathing experience. profesionales un de acuerdo que deberían tener un precio más alto que Calderas con intercambiadores de calor bitérmicos. Sin embargo, en el año 2021, el costo del cobre se disparó a 76000RMB/ton, el costo entre los dos se volvió menos significativo.

En calderas de eficiencia estándar, para evitar que la temperatura de los humos sea demasiado baja y por lo tanto causando que el agua condensada fluya hacia atrás y corroa el intercambiador de calor en invierno, la temperatura de los gases de combustión debe forzarse por encima de 150℃ , o incluso a unos 200℃ . H gas de combustión a alta temperatura se emite, que aparentemente derrocha energía. En general, la máxima eficiencia para caldera de eficiencia estándar es alrededor del 90% ( con carga máxima de calor). At low load, it is only 8 0% bajo carga baja . Ellos son etiquetado como Clase Nacional de Eficiencia Energética II.

condensación caldera

¿Qué es una caldera mural de condensación?

Caldera mixta de condensación libera es y reutilizar calor del gas de combustión a alta temperatura en el proceso de Condensing. Condensing La tecnología es recolectar completamente este calor para aumentar el calor. La recuperación de energía en los gases de escape se realiza a través de lac ondenes ación del gas de combustión, y el poder calorífico neto aumenta, logrando así una eficiencia térmica del 107% . A Según la demanda de calefacción del usuario, el sensor de temperatura os monitorea el regreso y agua salientet emperatura, temperatura interior y temperatura interior/ diferencia de temperatura exterior,it seleccionar inteligentementes la potencia de calefacción y la temperatura de calefacción más cómodas y que ahorran energía, making the boilers correr con bajo energía consumo y alta eficiencia . puede ahorrar energía hasta un 20% en comparación con regular calderas murales.

La caldera mural de condensación a gas absorbe completamente el calor sensible de los humos y el calor latente del vapor de agua a través de dos intercambiadores de calor. El poder calorífico del gas se refiere al calor liberado por la combustión completa de 1Nm³ gas. El poder calorífico se divide en alto poder calorífico y bajo poder calorífico. El alto poder calorífico se refiere al calor liberado cuando 1Nm3 de gas se quema por completo, y el gas de combustión se enfría a la temperatura original, y el vapor de agua que contiene se descarga en un estado condensado; El valor calorífico bajo se refiere al gas completo de 1 Nm3. Después de la combustión, el gas de combustión se enfría a la temperatura original y el vapor de agua que contiene sigue siendo el calor liberado cuando se descarga en estado de vapor. Se puede ver que la diferencia entre el poder calorífico alto y el poder calorífico bajo del gas es el calor latente de vaporización del vapor de agua.

El núcleo de la caldera mural de condensación es reciclar los gases de combustión a alta temperatura que el sin condensación caldera mural emitirá a la atmósfera así como para liberar la energía contenido , por lo que la eficiencia será mayor.

Según la estructura de combustión diferente, la caldera mural de condensación se divide en dos modos de recuperación de calor secundaria condensación y combustión premezclada yc ondenes ación.

Caldera de condensación de recuperación de calor secundaria

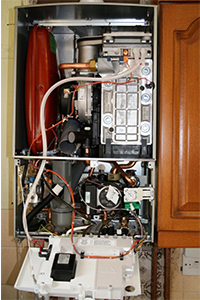

La siguiente imagen es una caldera mural de condensación de recuperación de calor secundaria. Se agrega un dispositivo de recuperación de calor de acero inoxidable en la parte superior derecha de la caldera. Con este dispositivo, la eficiencia aumentará en aproximadamente un 15%. Debido al uso de combustión de escape forzado atmosférico, la combustión es simple, la eficiencia es mejor que el de ordinario caldera s. El único problema con este tipo de caldera es el dispositivo de recuperación de calor secundario. Debido a problemas de calidad de procesamiento, este dispositivo es propenso a fugas de agua. Hay gente en el mercado calumniando esta condensación de bajo costo caldera como condensadores falsos (la mayoría provienen de agentes o fabricantes de marcas europeas). yo no’ No estoy de acuerdo con este término.A lthough I don’ no creo que esto tipo de caldera se convertiría en dominante en el mercado, es de hecho un caldera con una estructura de condensación, y la eficiencia también se ha mejorado . It está en línea con el chino eficiencia energética nacional estándar de clase I . En cuanto a las deficiencias de este tipo de caldera , los compararemos más adelante.

Caldera de condensación de premezcla completa

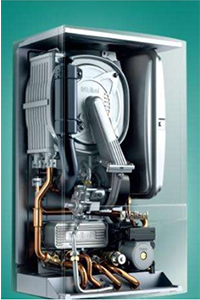

Los siguientes dos tipos de caldera s se denominan calderas murales de condensación totalmente premezcladas. Los intercambiadores de calor de los siguientes calderas son intercambiadores de calor de acero inoxidable. En general, este tipo de intercambiadores de calor de acero inoxidable se fabricaron originalmente con acero inoxidable 316, que es relativamente caro. Con el avance de la tecnología, casi todos los fabricantes utilizan actualmente acero inoxidable 441 o 304, los cuales pueden cumplir con la vida útil de diseño de 15 años. 441 tiene requisitos de proceso de producción más simples, y el acero inoxidable 304 es más complicado.

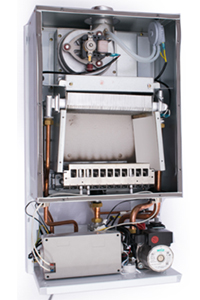

Esta es también una caldera combinada premezclada completa y su intercambiador de calor esta hecho de aleación de aluminio-silicio.

Permítanme resumir las ventajas y desventajas de los tres tipos anteriores de calderas murales de condensación:

Tipo de recuperación de calor residual secundaria : la estructura es simple, Asi es La tecnología, y es fácil de fabricar. Las primeras calderas murales de condensación en Europa adoptaron esta estructura.

In Europa, algunosm fabricantes aún producir calderas murales de condensación de esta estructura. La desventaja es que el efecto de condensación es ligeramente inferior than that of a fully premixed unidad, por aproximadamente 5-6%. Algunas calderas o en el mercado nunca he usado agrandado intercambiador de calor secundario, que se dice que alcanza el 107% eficiencia. As the caldera utiliza la combustión atmosférica, NOx emisión es alto. Algunos fabricantes utilizan burner para resolver este problema, que apenas puede cumplir con los estándares de emisión de Beijing. Otra ventaja de esto caldera is the price is lower than fully premixed unidad . Cómo decir si el condensando caldera es de esta estructura? En general, en los materiales promocionales, no aparecería la redacción de premezclado completo.

Caldera de condensación de premezcla completa : t he combustion adopts the pre-mixed method of gas and air, and usos ventilador de conversión de frecuencia de CC de alta velocidad, que aumenta la presión de escape y la temperatura de escape es de solo 50-60℃ . El contenido técnico es relativamente alto. Las piezas (intercambiadores de calor, quemadores, ventiladores y válvulas de gas) son todas importadas empujando el costo bastante alto . Actualmente, calderas dominantes en el mercado utilizan válvulas proporcionales neumáticas para la cooperación de válvulas de gas y ventiladores. La presión del ventilador se utiliza para controlar la apertura de la válvula proporcional y la estructura Venturi se utiliza para fijar mecánicamente la relación aire-combustible. Este método se llama neumático. estructura proporcional. Su El inconveniente es que no puede adaptarse a la calidad del gas y solo puede arder en una proporción fija. Sin embargo, la calidad del gas varía enormemente a lo largo China son muy diferentes.It debe ajustarse bien con un analizador de gases de combustión durante la instalación. En caso la calidad del gas y el cambio de presión después de la instalación, su adaptabilidad no es lo suficientemente buena y debe mantenerse todos los años.

Actualmente, uno mismo- La combustión adaptativa de gas ha comenzado a aparecer en el mercado. La característica principal es que la relación de la válvula de gas cambia de conexión neumática a control eléctrico, de modo que el flujo de gas y aire se igualan automáticamente de acuerdo con las condiciones de combustión. Esta es la combustión de alta tecnología. Ferrolí h condensadores de gama alta caldera caliente , Serie Viessmann 200W, Vaillant serie exclusiva ecotec, resumen de lo último de Riello unidades de procesamiento adoptar uno mismo- combustión adaptativa, que puede igualar automáticamente y regular la combustión según la calidad del gas, la presión y la resistencia del viento externo, making the units maintain combustión óptima en todo momento . La caldera mural de condensación con esta estructura puede lograr una alta eficiencia en todo momento y reducir los problemas de los depósitos de carbono, eficiencia disminución causado por una combustión insuficiente. Es lo más actualizado combustion method at present and desarrollar tendencia creciente para Calderas murales de condensación. Parece un pequeño cambio, pero en realidad t La complejidad técnica es varias veces mayor que la de la estructura proporcional neumática y requiere una excelente innovación de software, hardware y algoritmos.

La caldera mural totalmente premezclada es actualmente el método de combustión más avanzado, con una eficiencia de hasta el 107 % y una emisión de óxidos de nitrógeno tan baja como 30 mg/kwh. es la mejor opcion con respecto a ahorro de energia y medio ambiente proteccion.

Comparación de las ventajas y desventajas de los intercambiadores de calor de acero inoxidable y los intercambiadores de calor de aluminio-silicio: ambos son similares en términos de eficiencia energética y Nox emissions. Both have some advantages and disadvantages in application. In simple terms, stainless steel heat exchangers con pequeño área de sección transversal, y el caudal no es tan grande como el de los intercambiadores de calor de aluminio-silicio. Sin embargo, el uso de intercambiadores de calor de aluminio-silicio es propenso a obstruir los pasos de flujo, pero su uso sigue siendo confiable. Actualmente, unidades condensadoras con intercambiadores de calor de acero inoxidable en el mercado cuenta para as high as 70%, and the proportion of aluminum-silicon is relatively low. The choices on the market also represent different genres and technological developments. It is not objective to say that a certain technology is best.
